直流电源输入端口电压暂降、短时中断和电压变化试验

IEC 61000-4-29/ GBT 17626. 29：直流电源输入端口-电压跌落、短时中断和电压变化测试

　　1、综述

　　IEC 61000-4-29适用于输入直流电源的电气和电子设备的，有关电压暂降、短时中断和电压变化的抗扰度测试。

　　- 电压暂降voltage dip

　　在电气系统某一点的电压突然下降，经历半个周期以至几秒钟的持续期后恢复正常。

　　- 短时中断 voltage interruption

　　供电电压突然消失一段时间，一般不超过一分钟。

　　- 电压变化 voltage variation

　　供电电压变得高于和低于额定电压，变化的持续时间相对于周期来说可长可短。

　　电压暂降的测试等级以%UT(暂降后剩余电压为参考电压的百分比)表示：0%，40%，70%，80%。

　　短时中断一般指电源完全中断达250个周期(50Hz)或者300个周期(60Hz)

　　电压变化，一般指突变到70%后维持1个周期，再经过25/30个周期后恢复到参考电压的情况。

　　2、测试方法及试验布置

　　2.1、试验方法

　　当试验发生器产生短时中断应满足以下要求:

　　--运行在“低阻抗”时,能吸收来自负载的冲击电流(如果发生)

　　--运行在“高阻抗”时，能阻挡负载的反向冲击电流

　　--在电压暂降和电压变发生器应运行在“低阻抗”状态下

　　2.1.1试验发生器运行在低阻抗下的特性：

　　--峰值冲击电流驱动能力:

　　U=24v时,50A

　　U=48V时,100A

　　U=110V时,220A

　　--冲击电流极性:正极性(流向EUT)，负极性(从EUT反向)

　　2.1.2试验发生器运行在高阻抗状态下的特性(短时中断)

　　在短时中断时, 发生器输出端的阻抗应≥100kΩ，在电压等级高达3×U0和两种极性下，都需要测量其阻抗。

　　试验发生器和布置示例图A.1和图A.2示出可能的试验框图在图A.1中,电压暂降、短时中断和电压变化由两个可变输出电压的直流电源来模拟。可以预设置中断的持续时间。电压的下降和上升可通过交替闭合开关1和开关2来模拟。这两个开关绝不能同时闭合。在“低阻抗”状态下进行电压皙降和电压变化试验时,必须采取特殊的预防措施,例如:使用电容器以避免“高阻抗”。同时打开两个开关,可以实现电源中断,即“高阻抗”试验状态用短路或低阻抗代宜流源2,使试验发生器能吸收从负载过来的反向电流,实现电源中断,即“低阻抗"试验状态试验发生器可以包括二极管、电阻和保险丝以及开关。在图A.2中可编程电源代替了直流电源和开关本试验布置也适用于直流电源的纹波抗扰度试验(GB/T17626.17)

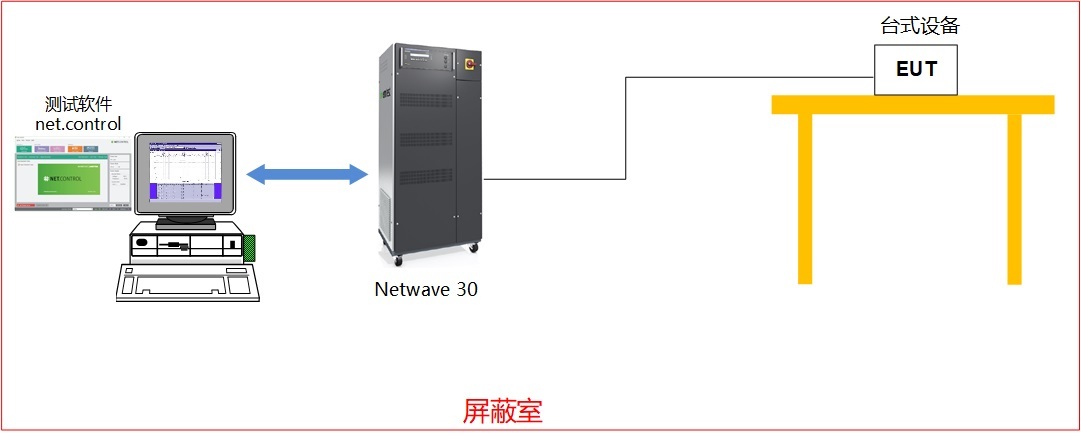

　　2.2、试验布置

　　3、系统配置

序号	产品	说明	品牌
3.1	NetWave 30	三相多功能交/直流电源, 30kVA, 带有任意波形发生器, 符合 IEC 61000-4-13, -4-14, -4-17, -4-27, -4-28, -4-29 和 MIL-STD-704 及航空标准要求；3520V AC (p-p), +/-425V DC；由netwave.control 测试软件控制；供电电压 3400V 或 3*480V	EM TEST/瑞士
3.2	HAR-TAB	测试环境，包含实木测试桌、绝缘支撑等	世纪汇泽/中国
3.3	控制平台	计算机	世纪汇泽/中国
