低频传导抗扰度（船级社）试验方案
发布时间：
2023-04-19 00:00
1，中国船级社《电气电子产品型式认可试验指南》中低频传导抗扰度试验要求及方法
中国船级社《电气电子产品型式认可试验指南》(以下简称试验指南)根据各种船舶环境条件制定，其中3.8章低频传导抗扰度试验，用于模拟船用设备交流电源谐波和直流电源交变纹波的供电电源效应。试验指南规定了EUT对来自50Hz到10kHz频率范围内的抗扰度要求(试验参数见图1)，将符合规定的低频骚扰信号通过耦合变压器施加到受试设备的供电线上。

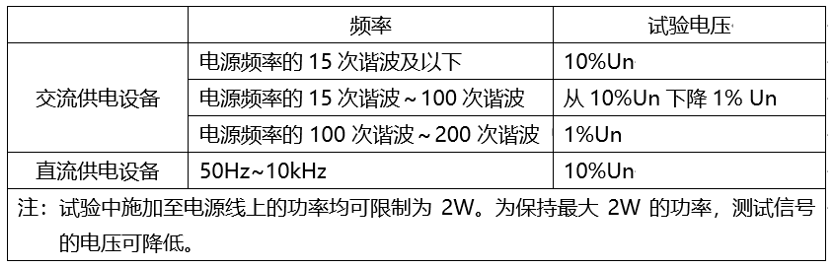

图1
试验方法如图2所示，将符合规定的低频骚扰信号叠加在受试设备的供电线上，并在规定的频率范围内以足够低的速率扫描，以便于能发现受试设备的任何故障。在试验期间和试验后，其性能检查结果均应达到性能判据A的要求。

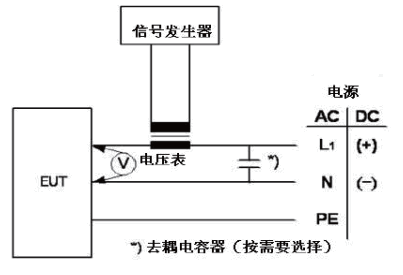

图2 典型的低频传导抗扰度试验配置
由于试验指南中没有给出试验设备的技术要求，这就给设备选型带来了一定的困扰。该项试验和GJB151B中的CS101试验项目有一定的相似性，下面介绍一下CS101试验项目的试验要求。
2，CS101 25Hz~150kHz电源线传导敏感度试验要求及方法
CS101适用于设备和分系统的交流输入电源线(每相电流不高于100A)和直流输入电源线，但不包括回线。对于交流电源线，测试频率范围为EUT电源频率的二次谐波至150kHz;对于直流电源线，测试频率范围为25Hz-150kHz。测试设备包括信号发生器、功率放大器、示波器、耦合变压器、10uF电容器、隔离变压器、电阻器等。
图3和图4 分别为校准配置和测试配置，图5和图6 分别为测试电压限值和功率限值。

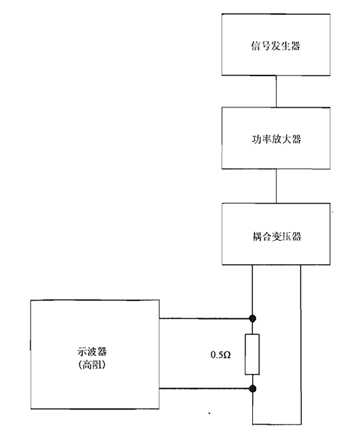

图3 CS101校准配置图

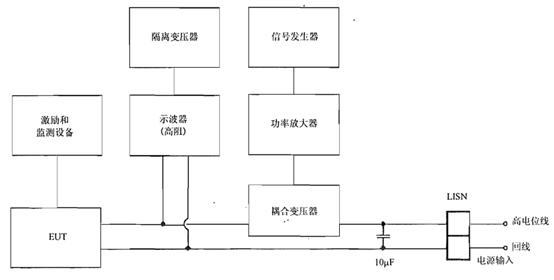

图4 CS101测试配置图

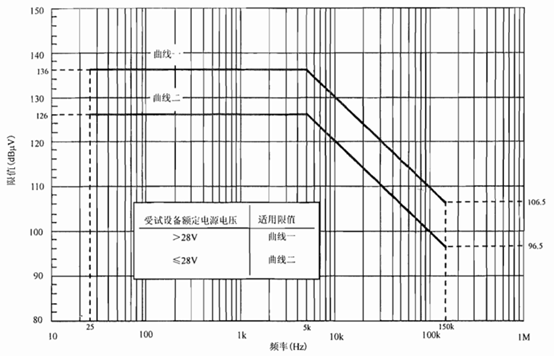

图5 CS101电压限值

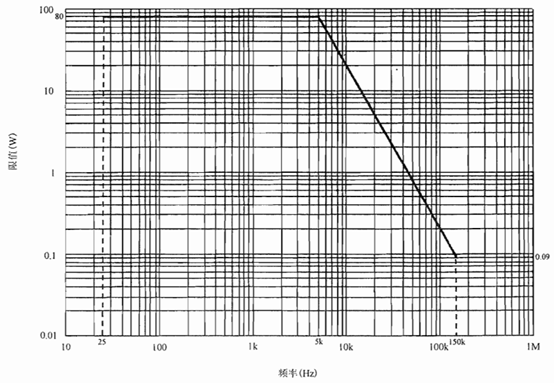

图6 CS101功率限值
校准时按照图3配置，用示波器来监测0.5Ω电阻器上的电压波形。将信号发生器调到最低测试频率，增加信号电平直到示波器指示的电压对应于图6中规定的最大要求的功率为止，检查输出波形是否为正弦波，记录信号发生器的设置值，在要求的频率范围内进行扫描，并记录维持要求的功率所需要的信号发生器的设置值，该值为校验功率值。
测试时按照图4配置，将信号发生器调到最低测试频率，增加信号电平，直到电源线上达到要求的电压或功率电平为止(取小者)，保持要求的信号电平，以不大于标准中规定的频率范围内进行扫描测量。
从以上可以看出，CS101在频率范围、试验布置完全满足船级社试验指南中低频传导抗扰度的要求。
3，解决方案
世纪汇泽(苏州)检测技术有限公司提供的低频磁场测试系统可以满足中国船级社《电气电子产品型式认可试验指南》中低频传导抗扰度的试验要求。
主要设备如下：
低频模拟器 CWS 500N3
图7
CWS 500N3 主要应用于汽车以及航空航天领域。各种国际标准和军用标准都要求做低频磁场测试。除此之外，汽车领域还需要在直流供电线上叠加正弦信号(纹波噪声)，做传导抗扰度的测试。CWS 500N3 基于组合一体化的设计理念，为您提供了针对上述测试要求的最优方案。
它满足 SAE J1113-2，ISO11452-8，DO 160D / E (第 18 节) 和 MIL-STD-461D / E (CS101，CS109 和 RS101) 标准。
CWS 500N3 基于组合一体化的设计理念，为您提供了针对传导低频和低频磁场抗扰度测试的最优方案。CWS 500N3 包括了标准要求的低频信号发生器、音频放大器、2:1 低频变压器、选频电流电压监测器以及负载电阻。
主要特点：
- 超小型交 / 直流电源线纹波噪声和磁场辐射模拟器
- 内置低频信号发生器
- 内置低频放大器
- 内置 2 : 1 低频变压器
- 内置频选电压和电流计
- 内置负载电阻
- 自动校准
远程控制软件icd.control
远程控制软件icd.control 支持测试程序、控制外部测量设备以及自动生成包含所有测试数据的测试报告。

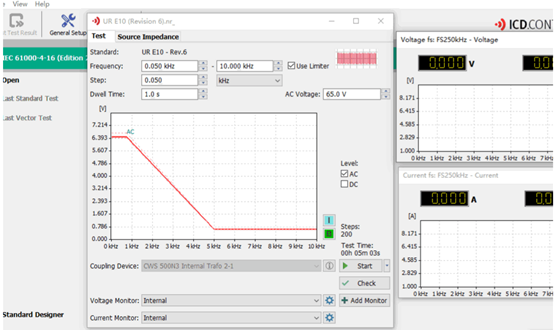

图8

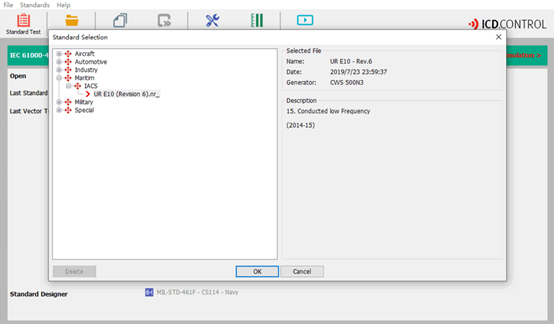

图9
若需要了解更多关于低频磁场测试系统的相关信息，可访问公司网站http://www.emc-mall.com/查看。
