照明产品CISPR15(GB/T 17743)新旧标准差异


  现行标准CISPR 15:2018(GB/T 17743-2021)较之前CISPR 15:2015(GB/T 17743-2017)在测试项目、测试方法、测试限值等都进行了修订和补充。本文在概括主要技术变化的基础上、着重分析测试项目的修订,测试方法的更新,以及限值的判定方面解读标准差异。

  关键词:插入损耗、60cm环天线法、辐射发射、CDNE

  1 插入损耗

  删除了插入损耗测试的要求以及原来相关的附录A;

  2 ELV灯

  新增对ELV灯(低电压)的电源端口、以及除了电源端口外的线缆的传导干扰限值要求;

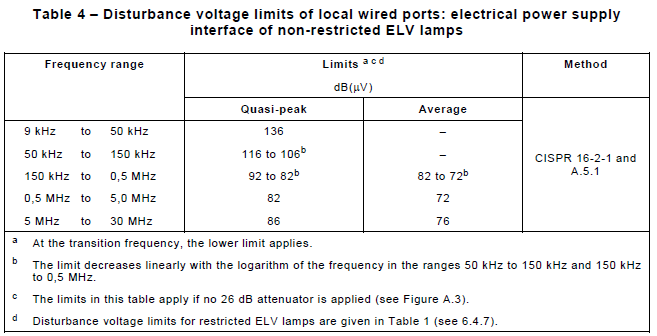

  Table4:

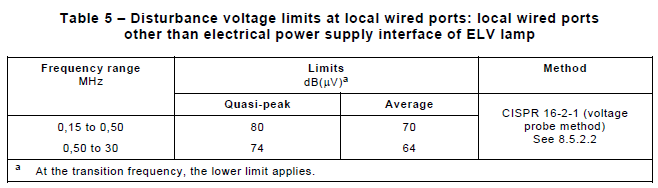

  Table5:

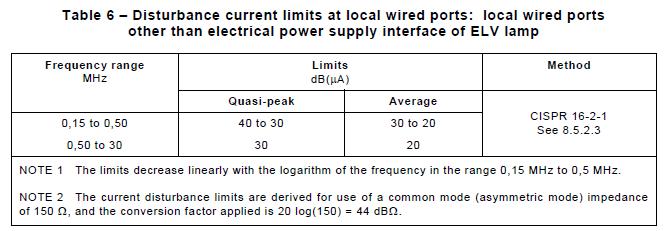

  Table6:

  注:ELV灯(低电压)指额定交流电压低于50V,直流电压低于120V用电设备



  3 Control terminals-控制端子

  “Control terminals-控制端子”更新为“Wired network interfaces-有线网络端口”,而且其传导干扰限值,进行了以下改动:



CISPR 15:2015(GB/T 17743-2017)

CISPR 15:2018(GB/T 17743-2021)

电压限值:

频率范围
MHz

限值
dB(μV)

QP

AV

0.15~0.50

84~74

74~64

0.50~30

74

64



电压限值:

频率范围
MHz

限值
dB(μV)

QP

AV

0.15~0.50

84~74

74~64

0.50~30

74

64

新增电流法限值:

频率范围
MHz

限值
dB(μA)

QP

AV

0.15~0.50

40~30

30~20

0.50~30

30

20

注:

  1. 以上两种限值,满足其一即可
  2. 电压限值用AMN和CVP两种测试测试方法都行;电流限值用电流探头测试方法(电流探头距离EUT距离30±5cm)



  4 load terminals-负载端子

  “load terminals-负载端子” 更新为“local wired ports-本地有线网络端口” ,而且其传导干扰限值,进行了以下改动:

CISPR 15:2015(GB/T 17743-2017)

CISPR 15:2018(GB/T 17743-2021)

电压限值:

频率范围
MHz

限值
dB(μV)

QP

AV

0.15~0.50

80

70

0.50~30

74

64



电压限值:

频率范围
MHz

限值
dB(μV)

QP

AV

0.15~0.50

80

70

0.50~30

74

64

新增电流法限值:

频率范围
MHz

限值
dB(μA)

QP

AV

0.15~0.50

40~30

30~20

0.50~30

30

20

注:

  1. 以上两种限值,满足其一即可
  2. 电压限值用电压探头测试方法都行(压探头距离EUT距离10±5cm);电流限值用电流探头测试方法(电流探头距离EUT距离30±5cm)



  5 9KHz~30MHz环形天线辐射骚扰测试

  5.1 三环天线的测试方法及限值暂无变化;

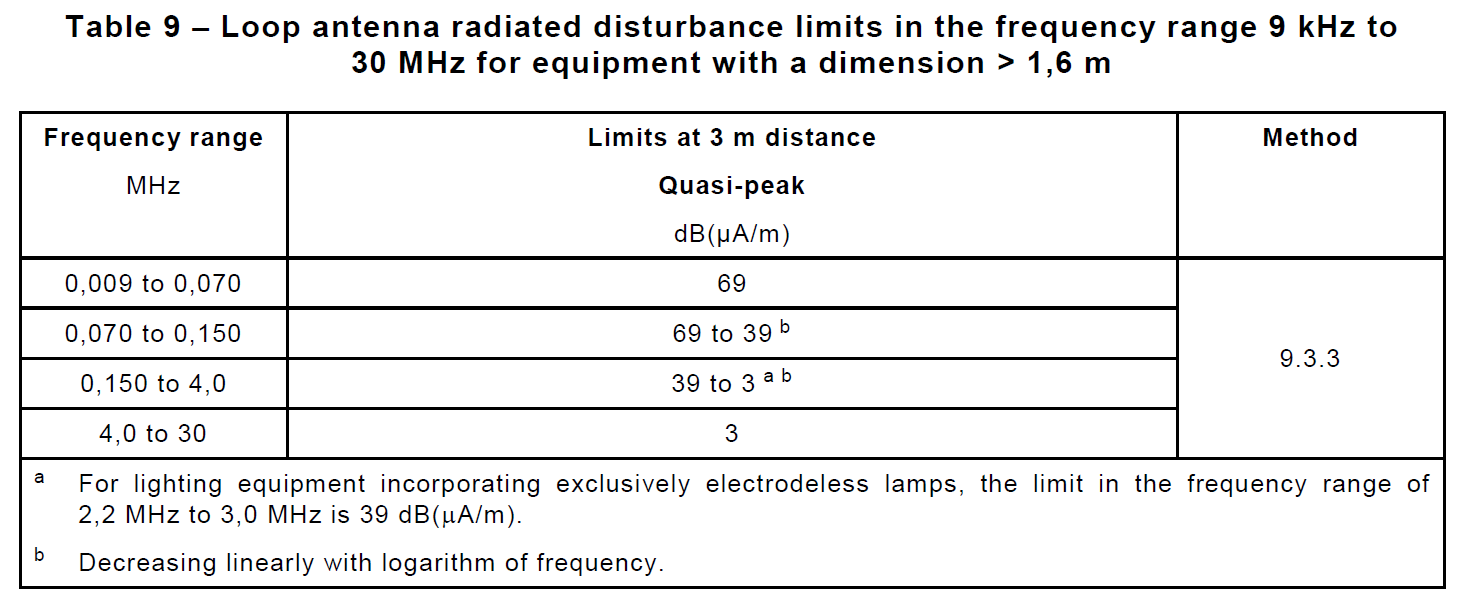

  5.2 新增了对于尺寸>1.6m的产品,可以根据CISPR16-1-4中的方法,在开阔场或半电波暗室中使用60cm的环形天线置于3m的环境中进行测试,该测试方法可以替代3m以及4m大小的环形天线测试:

  注:

  1、 对于尺寸>1.6m的产品,三环天线法与60cm环天线法满足其一即可

  2、 用环天线测试时,环天线中心距离地面1.3m,而且需要测试XYZ三轴

  3、 对于三环天线测试:天线直径d=2m,EUT最大尺寸D≤1.6m;天线直径d=3m,EUT最大尺寸D≤2.6m;天线直径d=4m,EUT最大尺寸D≤3.6m;



  6 对于30MHz以上的频段

  6.1 CDNE法取代原有的CDN法,规定了若需要使用CDNE法去评估辐射骚扰测试,产品的内部工作频率必须≤30MHz,并且产品尺寸应该控制在3m*1m*1m(长宽高)内,再者有以下更新

CISPR 15:2015(GB/T 17743-2017)

CISPR 15:2018(GB/T 17743-2021)

限值:

频率范围
MHz

QP限值
dB(μV)

30~100

64~54

100~230

54

230~300

61



限值更严苛:

频率范围
MHz

QP限值
dB(μV)

30~100

64~54

100~200

54

200~300

54~51



CDN电气参数:

参数

频段(MHz)

0.15~24

24~80

80~300

阻抗Z|Zce|

150±20Ω

150﹢60/-45Ω

150±60Ω



CDNE电气参数(30~300MHz):

参数

CDNE-M2/M3

CDNE-Sx

共模阻抗Z|ZCM|

150﹢10/-20Ω

150﹢10/-20Ω

相位:0±25°

相位:0±25°

差模阻抗Z|ZDM|

100±20Ω

无要求

LCL

≥20dB

无要求

分压系数公差

±1.5dB

±1.5dB

耦合衰减

>30dB

>30dB

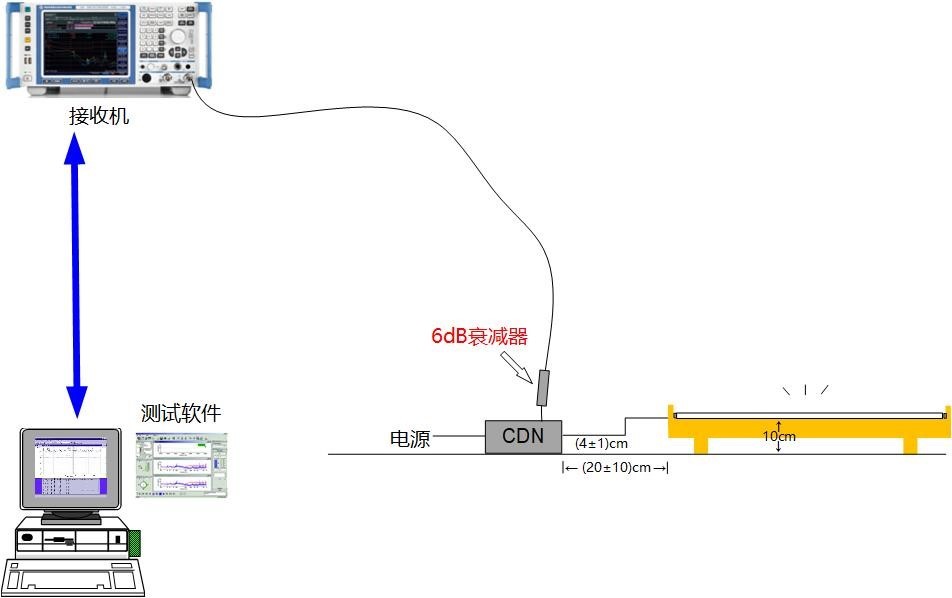

测试布置:

见下图1

注:标准布局6dB衰减器,是为了满足阻抗匹配问题

布置上删除6dB衰减器

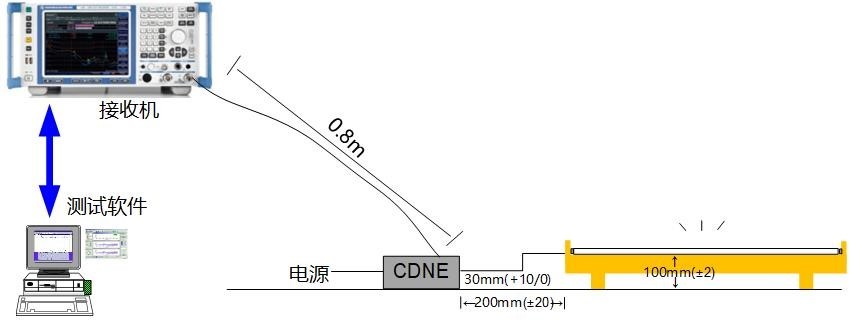

见下图2

注:新标准对CDNE有相关规定,无需再需要6dB衰减器

  图1

  图2



  6.2 30MHz以上的辐射发射

  早期标准只规定了30MHz~300MHz的限值,新标准增加了300MHz~1GHz的测试需求,同时规定可在全电波暗室内进行测试



CISPR 15:2015(GB/T 17743-2017)

CISPR 15:2018(GB/T 17743-2021)

限值:

频率范围
MHz

QP限值
dB(μV/m)

3m

10m

30~230

40

30

230~300

47

37



限值:

测试方法

参考标准

频率范围
MHz

QP限值

OATS/SAC
10m

CISPR 16-2-3

30~230
230~1000

30 dB(μV/m)
37 dB(μV/m)

OATS/SAC
3m

CISPR 16-2-4

30~230
230~1000

40 dB(μV/m)
47 dB(μV/m)

FAR
3m

CISPR 16-2-6

30~230
230~1000

42~35 dB(μV/m)
42 dB(μV/m)

TEM

IEC 61000-4-20

30~230
230~1000

30 dB(μV/m)
77 dB(μV/m)

CDNE

CISPR 16-2-1

30~100
100~200
200~300

64~54 dB(μV)
54 dB(μV)
54~51 dB(μV)

注:以上限值,满足其一即可

测试布置:

常规辐射发射测试布局,参考CISPR 32

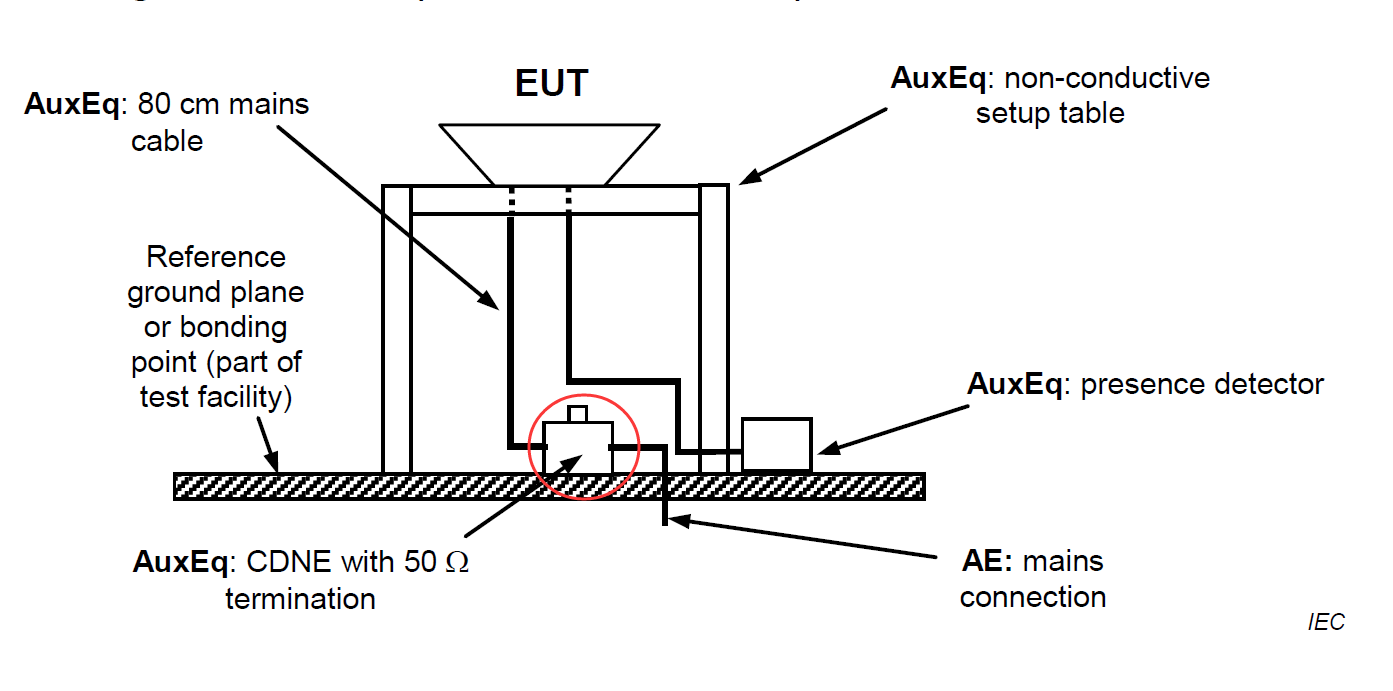

布置要求EUT输入端加CDNE:

布局见下图3

图3

  7 自镇流灯测试

  7.1 锥形罩面板上的开孔发生了改动,具体如下:

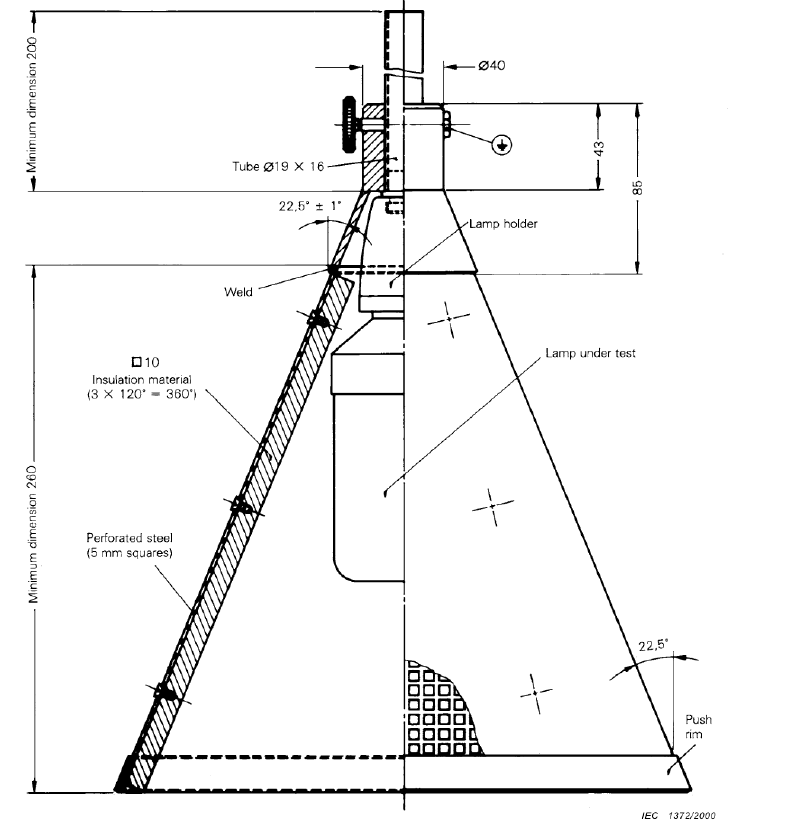

  CISPR 15:2015(GB/T 17743-2017):

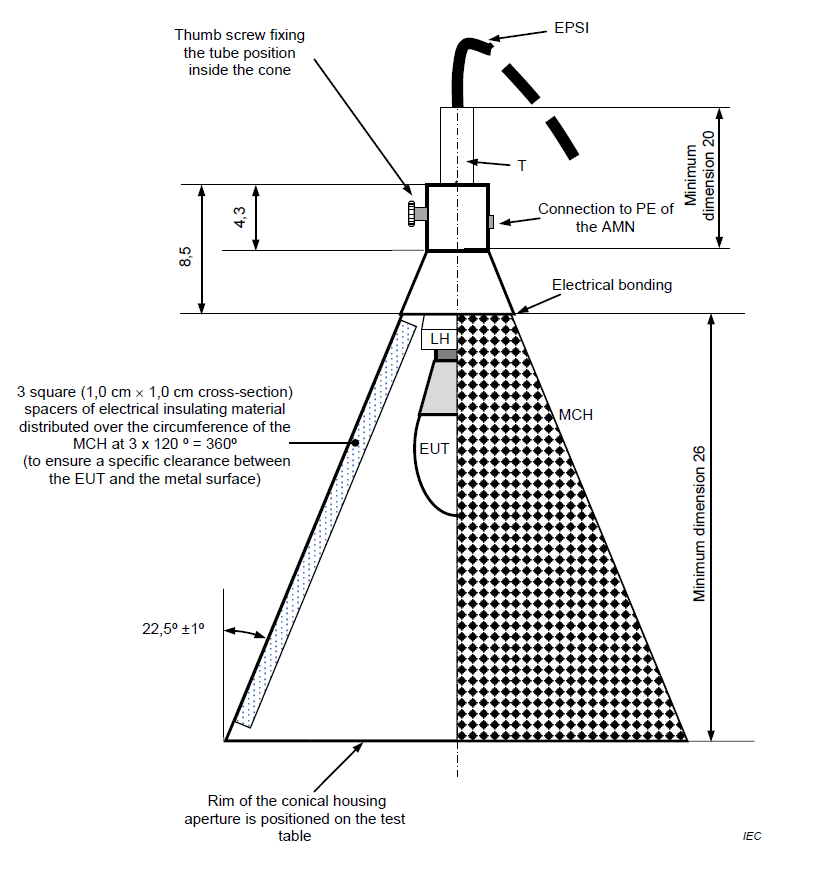

  CISPR 15:2018(GB/T 17743-2021):

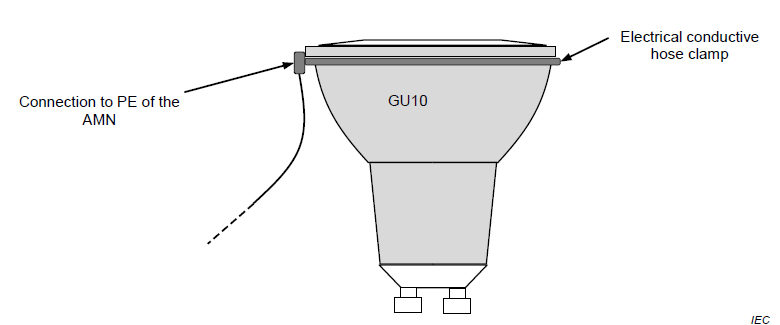

  7.2 对于GU10灯头的自镇流灯,在进行传导骚扰测试时,锥形罩或者灯头本身必须要与LISN的地相连,如下方示意图所示:
