对数周期天线SAS-510-7 290MHz-7GHz
品牌:
AHS

- 产品描述
- 主要特点
- 技术参数
-
- 商品名称: 对数周期天线SAS-510-7 290MHz-7GHz
- 商品编号: 1064579262523789312
- 品牌: AHS
- 描述: SAS-510-7对数周期天线是一种紧凑型轻型天线,该天线具有增益大、低VSWR、高功率等性能。
- 品牌: AHS
SAS-510-7对数周期天线是一种紧凑型轻型天线,该天线具有增益大、低VSWR、高功率等性能。该天线还具有平坦的增益响应,具有良好的交叉极化特性,从而大大降低了测量不确定度。这种对数周期天线非常适合大多数EMC测试。包括ANSI C63.4, FCC-15, FCC-18和EN55022 EMI和EN61000-4-3 EMS。该天线可以承受1kW的峰值功率,平均VSWR为1.65:1。
-
主要参数:
频率范围:290 MHz - 7000 MHz
天线因子:15 - 47dB/m
增益:5.8dBi
最大连续功率:1000 Watts
最大辐射场强:200 V/m
方向性:定向
3dB波宽(E场):35°
3dB波宽(H场):100°
阻抗:50 ohm
VSWR:1.65:1(2.5:1max)
接头:N(f)
基座:1/4- 20螺柱

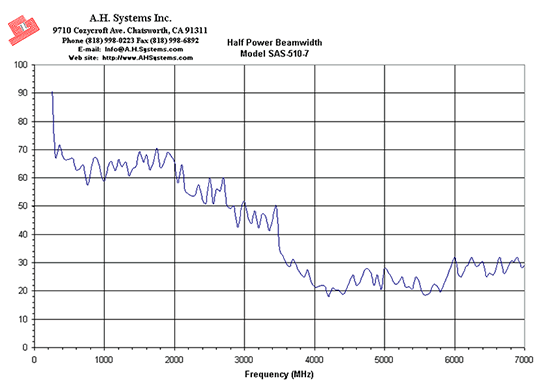

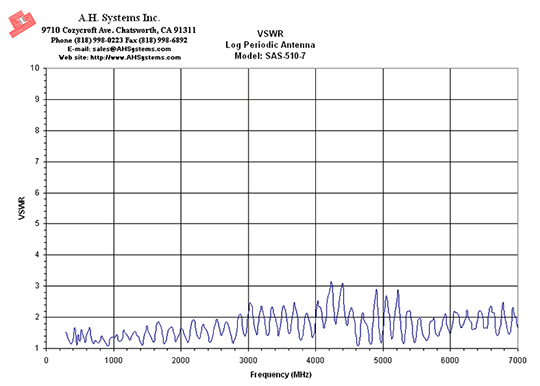

参数图表:
可选附件:
PAM-0207 (20 MHz - 7 GHz)前置放大器, 增益30 dB
ATU-510(30.5cm - 163cm)木质三脚架 ,带1/4-20螺柱
ATU-514(84cm - 200cm)非金属三脚架 ,带1/4-20螺柱
AEH-510天线载重平台,提供可靠的方位角和仰角,带1/4-20螺柱
LPM-510对数周期天线安装基座
SAC-211(最大10 GHz) 线缆 ,N-N,3m
