VLLH-25 敏感度测试功放
品牌:
FRANKONIA

- 产品描述
- 主要特点
- 技术参数
-
- 商品名称: VLLH-25 敏感度测试功放
- 商品编号: 1064676447395401728
- 品牌: FRANKONIA
- 描述: Frankonia提供射频功率放大器,其频率范围和输出功率特别适合于敏感度测试系统的应用
- 品牌: FRANKONIA
Frankonia提供射频功率放大器,其频率范围和输出功率特别适合于敏感度测试系统的应用,如:辐射抗扰度IEC/EN 61000-4-3、ISO 11452-2、 MIL-STD 461-RS103,射频传导抗扰度IEC/EN 61000-4-6,ISO 11452-4,MIL-STD 461-CS 114 BCI 标准测试。
-
具体指标:
技术参数
VLLH-25
频率范围
10kHz-1GHz
输出功率
25W
输出功率@1dB压缩点
见下图
输入最大电平
+10dBm
增益
+42dB
平坦度
±5dB
输入最大驻波比
2:1
谐波@1dB
H2,H3<-20dBc
功放类型
A
输入/输出阻抗
50Ω/ 50Ω
输入/输出接口
N(f) N(f)
尺寸(WxHxD)mm
450x89(2HU)x640
重量
12kg
额定电流
2.5A@110Vac;1.2A@230Vac
供电(Vac)
90-250V,47-63Hz
供电相数
单相
环境工作温度
-20-+70℃
冷却方式
内部风扇冷却20L/s

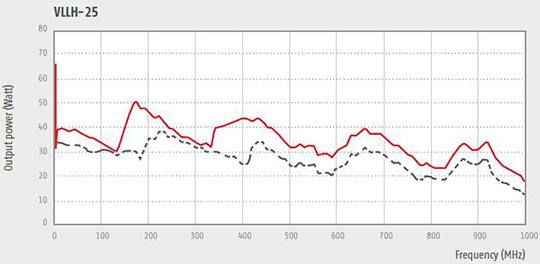

VLLH-25----- 1dB/—— 3dB压缩点输出功率
