LF-B 3 磁场探头(100 kHz~50 MHz)
品牌:
LANGER

- 产品描述
- 主要特点
- 技术参数
-
- 商品名称: LF-B 3 磁场探头(100 kHz~50 MHz)
- 商品编号: 1064684958019899392
- 品牌: LANGER
- 描述: LF-B 3型磁场探头的测量线圈相对垂直于探头柄。当探头竖直放置电路板上时,其测量线圈直接平放在电路板的表面上。
- 品牌: LANGER
LF-B 3型磁场探头的测量线圈相对垂直于探头柄。当探头竖直放置电路板上时,其测量线圈直接平放在电路板的表面上。由此就能够测量到印刷电路板表面上很难达到的一些位置,如开关调节器的大元件之间的位置。这种近场探头可以接到频谱分析仪或示波器的50Ω输入端。这种近场探头的内部没有50Ω的终端阻抗。
-
具体指标:
频率范围
100 kHz~50 MHz
分辨率
≈ 2 mm
探头尺寸
Ø ≈ 4 mm
输出接口
SMB

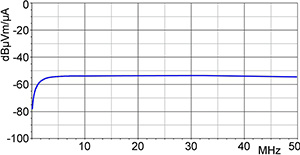

频率特性 [dBµV] / [dBµA/m]
磁场校正曲线 [dBµA/m] / [dBµV]
电流校正曲线 [dBµA] / [dBµV]
