PAS远程气动控制设备

品牌:

TESEO

PAS远程气动控制设备
  • 产品描述
  • 主要特点
  • 技术参数
    • 商品名称: PAS远程气动控制设备
    • 商品编号: 1064749201775808512
    • 品牌: TESEO
    • 描述: PAS是专门为EMC辐射抗扰度测试设计的,实现远程控制EUT的动作。
    • 品牌: TESEO

      对于汽车控制面板、远程控制以及无线通信等设备制造商,被测物(EUT)在暗室/GTEM小室或者屏蔽室内进行辐射抗扰度测试时,往往需要控制被测物的按钮,包括EUT的开/关或者启动一系列操作。

      由于EUT处于高场强辐射中,操作员是无法对EUT进行任何直接的控制的,即使是简单的按下按钮。

      PAS是专门为EMC辐射抗扰度测试设计的,实现远程控制EUT的动作。这个系统能控制在屏蔽环境下正在测试的EUT的按钮。PAS由两部分组成:

      控制单元:放置在屏蔽环境外

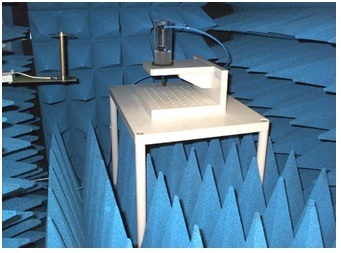

      执行单元:放置在屏蔽环境内,通过一个气管(非金属的内部有气体的塑料管)连接到外部控制单元。执行单元是可逆的,可以执行“压”或者“牵引”。

      执行单元的机械支撑部分,可以根据EUT形状进行裁减,从而适用于各类被测物。

      在控制单元,“press”的动作,可以是手动操作控制单元,也可以用另外一个设备送一个电信号给控制单元来实现。

      可用的控制包括:

      对EUT的最大压力

      动作的最大速度

      执行单元的轴向,是手动完全可调节的。

      连接控制单元和执行单元的塑料管,直径4mm,可以穿过屏蔽体的波导管。

      系统部件

      PAS01:气动控制单元

      PAS-A01:绝缘气动执行单元

      PAS-S01:执行单元绝缘支撑架

      应用

  •   双通道插件,适配AFOM-FM主机(每个主机最多8个独立通道)

      在10kHz~1GHz范围内,测量连续波电压,电流以及功率

      58dBm动态范围(-46dBm~12dBm)

      50欧姆输入

      AFOM-FM主机LCD显示数字化以及相似值

      在10kHz~18GHz范围内,最大可屏蔽200V/m电磁场

  •

    PAS01:气动控制单元

    气压最大在入口点为10 Bar

    可调节气流和气压

    在前面板有压力测量和显示

    4mm快速连接的空气连接

    执行单元命令

    +24 VDC

    尺寸

    19”3U

    工作温度

    0°C~55°C

    储存温度

    -20°C~+70°C

    供电电源

    85V~270VAC

    PAS-A01标准执行单元

    气动型

    4mm快速连接的空气连接

    压力

    03.5公斤

    行程

    20mm

    尺寸

    直径40mm,长度150mm

    塑料管

    直径4mm,长度10米

    PAS-S01标准绝缘支撑架

    尺寸

    100x175x100mm

    EUT固定到绝缘支撑架的夹具,需要由用户自己开发,不包括在PAS-S01内。
