CIT-1000 传导敏感度测试系统
品牌：
FRANKONIA
- 产品描述
- 主要特点
- 技术参数
-
- 商品名称: CIT-1000 传导敏感度测试系统
- 商品编号: 1064493277966389248
- 品牌: FRANKONIA
- 行业: 民用,军品,汽车电子和整车
- 描述: CIT-1000是一个完整的射频抗扰度测试系统，满足IEC/EN61000-4-6、ISO11452-4要求的BCI、MIL-STD461 CS114和类似的标准，就像著名的CIT-10。
- 品牌: FRANKONIA
CIT-1000是一个完整的射频抗扰度测试系统，满足IEC/EN61000-4-6、ISO11452-4要求的BCI、MIL-STD461 CS114和类似的标准，就像著名的CIT-10。信号发生器、功率放大器、射频功率计、定向耦合器和控制软件都放在一个机箱里。CIT-1000是一台功能更强大和配置使用更灵活的产品。
-
主要特点：
信号发生器、定向耦合器和射频电压表的频率扩展到1.2GHz，选件可用于IEC/EN61000-4-3辐射 抗扰度测试
可外部连接功率放大器用于IEC/EN61000-4-3辐射抗扰度测试
可通过集成触摸屏PC独立操作
集成3个定向耦合器(1个用于测试电平，另外两个用于测试前向和反向功率)EUT 状态可自动检测
具有BCI注入钳温度的控制和显示温度测量输入端口
强大的射频功率放大器模块兼容性
通过外部设备“CIT-4K”，将MIL-STD461测试的频率扩展到4kHz，并配备250W功率放大器
通过“Helia”-设备软件(包含)或通过可选的“PROVE-EMC”系统软件进行操作
所有集成设备，如信号发生器、射频电压表和功率放大器，也可以通过输入/输出连接器单独使用。
-
具体指标：
射频信号发生器 频率范围 4KHz-1.2GHz 频率分辨率 1Hz 输出电平范围 -63dBm-0dBm 输出电平分辨率 0.1dB 谐波 ＜-30 dBc 寄生 < 45 dBc 调幅（内部） 0-100%,分辨率1% 调幅（外部） 0-100% , 最大幅度1V=100%, BNC 脉冲调制（内部） 占空比5-95%,分辨率1% 脉冲调制（外部） DC-1MHz, 3.3/5V CMOS/TTL, BNC 射频功放 频率范围 功率 增益 失真 100KHz-250MHz 25W 46dB ＜-20dBc @ 50W 100KHz-400MHz 75W 51dB±1.5dB ＜-20dBc @ 50W 100KHz-250MHz 25W 46dB±1.5dB ＜-20dBc @ 20W 输入阻抗 50Ω，VSWR＜1.5：1 输出阻抗 50Ω LF 信号源(调制) 输出端口 BNC 频率范围 1Hz-100KHz 频率分辨率 0.1Hz 输出电压 0-1V 信号 正弦波/方波/三角波 射频电压表1（测试电平） 频率范围 4KHz-1.2GHz 测量范围 -40dBm-+30dBm 端口 BNC 射频电压表2+3（前向和反向功率） 频率范围 4KHz-1.2GHz 测量范围 -40dBm-+33dBm,耦合因子40dB（典型值） 端口 2xSMA EUT-失效 输入 输入信号 3.3/5V CMOS/TTL电平 触发方式 状态或边沿触发 温度测量 10-100°C(1039-1385 ) 分辨率<1°C(PT1000) EUT-监测 输入 输入电压 0-10V DC 分辨率 2.5mV 输入阻抗 100 kΩ 接口类型 USB2.0 USB-B LAN,100Mbit RJ45 GPIB(选件) 并口 数字 I/Os 输出 4 Bit数字输出,5V CMOS/TTL 输入 4 Bit数字输入,5V CMOS/TTL 互锁 关闭条件 R<1kΩ 射频功放型号 25W 75W Namur 75W 180W 频率范围 100KHz-250MHz (4)10KHz-250(400)MHz 100KHz-400MHz 1MHz-400MHz 输出功率 25W 75W
10W:4kHz-10kHz
最小20W:250MHz-400MHz75W 180W 线性度
@1dB压缩点20W 50W 50W 100W 增益 46dB 51dB 51dB 56dB 平坦度 ±1.5dB最大 输入/输出阻抗 50Ω 输入驻波比 VSWR＜1.5:1 谐波 <-20 dBc @ 20W <-20 dBc @ 50W <-20 dBc @ 50W <-20 dBc @ 100W 噪声系数 典型值5 dB 典型值7dB 典型值7dB --- 寄生输出 <-75 dBc @ 10 W

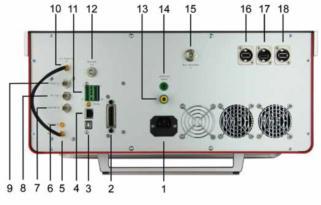

CIT-1000后面板图片
1 电源线插头 10 功放输入 2 GPIB 11 插座连接器 3 PC(USB) 12 监控输出 4 LAN(RJ45) 13 人工手 5 RF 信号源输出1（SMA） 14 接地端子 6 RF 信号源输出2（SMA） 15 外部功放输入（N） 7 AM 外部输入（BNC） 16 USB1 8 音频输出（BNC） 17 USB2 9 脉冲调制输入（BNC） 18 外部显示（HDMI）
