ISN-C50E阻抗稳定网络
品牌:
COMPOWER

- 产品描述
- 主要特点
- 技术参数
-
- 商品名称: ISN-C50E阻抗稳定网络
- 商品编号: 1064781205124829184
- 品牌: COMPOWER
- 描述: ISN/CDN-C50E是根据IEC/EN 61000-4-6和CISPR 16-1-2设计用于测试传导抗扰度的阻抗稳定网络,该阻抗稳定网络主要针对使用50欧姆同轴电缆进行数据通信的通信线缆。
- 品牌: COMPOWER
ISN/CDN-C50E是根据IEC/EN 61000-4-6和CISPR 16-1-2设计用于测试传导抗扰度的阻抗稳定网络,该阻抗稳定网络主要针对使用50欧姆同轴电缆进行数据通信的通信线缆。
-
频率范围:150kHz~30MHz(作为ISN使用时)
150kHz~230MHz(作为CDN使用时)
最大输入电压:40V(152dBuv)
应用:适用于传输线阻抗为50Ω的同轴线缆
额定电流:1A
额定电压:310Vac,440Vdc
连接器(RF端):50Ω,BNC(f)
EUT/AE端口连接器:50Ω,BNC(f)
共模阻抗:150kHz~30MHz,150Ω (±20Ω)
30MHz~80MHz,150Ω (+60Ω/-45Ω)
80MHz~230MHz,150Ω (±60Ω)
分压系数:150kHz~80MHz,9.5dB(±1dB)
80MHz~230MHz,9.5dB(+2.5/-1dB)
隔离度:150kHz~80MHz,>60dB
80MHz~150MHz,>40dB
150MHz~230MHz,>30dB
不对称插入损耗:最大3dB
重量:2.8kg

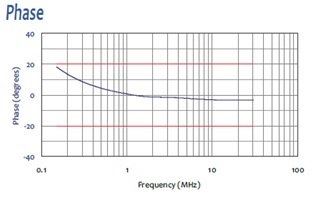

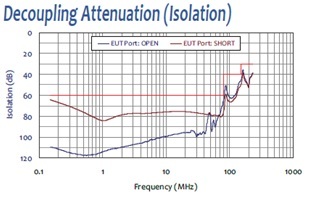

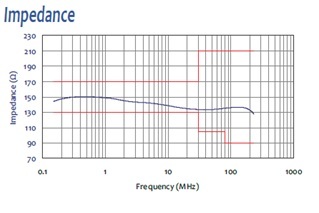

参数图表:
