CDN-M350E耦合去耦网络
品牌:
COMPOWER

- 产品描述
- 主要特点
- 技术参数
-
- 商品名称: CDN-M350E耦合去耦网络
- 商品编号: 1064791246611566592
- 品牌: COMPOWER
- 描述: M系列耦合/去耦网络根据EN 61000-4-6设计用于传导抗扰度试验中的电源线测试,将干扰信号耦合到电源线中。
- 品牌: COMPOWER
M系列耦合/去耦网络根据EN 61000-4-6设计用于传导抗扰度试验中的电源线测试,将干扰信号耦合到电源线中。
-
频率范围:150kHz~230MHz
线数:3
共模阻抗:150kHz~24MHz,150Ω (±20Ω)
24MHz~80MHz,150Ω (-45Ω/+60Ω)
80MHz~230MHz,150Ω (±60Ω)
隔离度:150kHz~1.5MHz,40dB
1.5MHz~230MHz,40~20dB
分压系数:9.5dB(150kHz~10MHz,-0.5/+1.5dB;10MHz~230MHz,-0.5/+5dB)
电流:50A
电压(最大):250Vac,350Vdc(线-地)
最大射频电压:40Vrms,152dBuv
输入/输出连接器(电源端):5.2mm香蕉插座(带护套)
连接器(RF端):50Ω,BNC(f)
尺寸:428×179×179 mm
重量:3.4kg

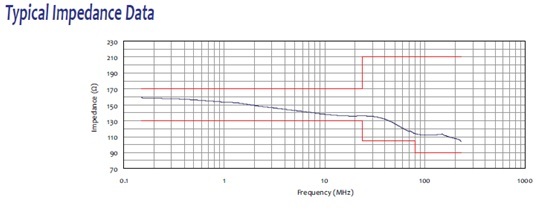

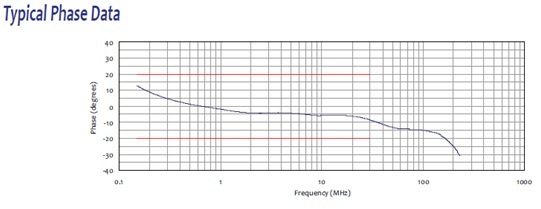

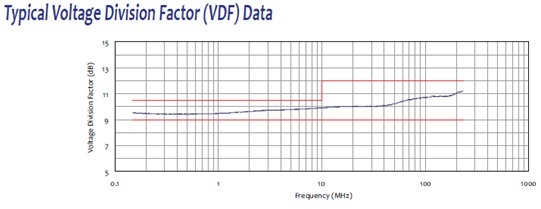

参数图表:
