CDN-T2E耦合去耦网络
品牌:
COMPOWER

- 产品描述
- 主要特点
- 技术参数
-
- 商品名称: CDN-T2E耦合去耦网络
- 商品编号: 1064793176209510400
- 品牌: COMPOWER
- 描述: T系列耦合/去耦网络根据EN 61000-4-6设计用于传导抗扰度试验中的非屏蔽平衡线通信线缆测试。
- 品牌: COMPOWER
T系列耦合/去耦网络根据EN 61000-4-6设计用于传导抗扰度试验中的非屏蔽平衡线通信线缆测试。CDN T2E适用于2线非屏蔽平衡通信线缆(如电信电缆),将干扰信号耦合到被测线缆中。
-
频率范围:150kHz~230MHz
最大输入电压:40V
线数:2线
应用:适用于2线非屏蔽平衡通信线缆
额定电流:2A
额定电压:160Vac
连接器(RF端):50Ω,BNC(f)
I/O连接器:RJ11
共模阻抗:150kHz~26MHz,150Ω (±20Ω)
26MHz~80MHz,150Ω (+60Ω/-45Ω)
80MHz~230MHz,150Ω (±60Ω)
分压系数:9.5dB(+4/-1dB)
尺寸:215×114×88 mm
重量:0.9kg

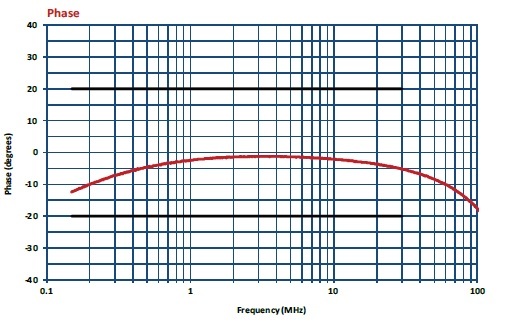

参数图表:
校准件:
ADA-T2:短路适配器组
ADA-515-2:150Ω/50Ω适配器
TEP-050:50Ω终端阻抗
