MP CI set 连接器和电缆的耦合电感测量套件
品牌：
LANGER
- 产品描述
- 主要特点
- 技术参数
-
- 商品名称: MP CI set 连接器和电缆的耦合电感测量套件
- 商品编号: 1064797016149348352
- 品牌: LANGER
- 描述: MP CI set耦合电感测量套件用于确定连接器和电缆的EMC特性。
- 品牌: LANGER

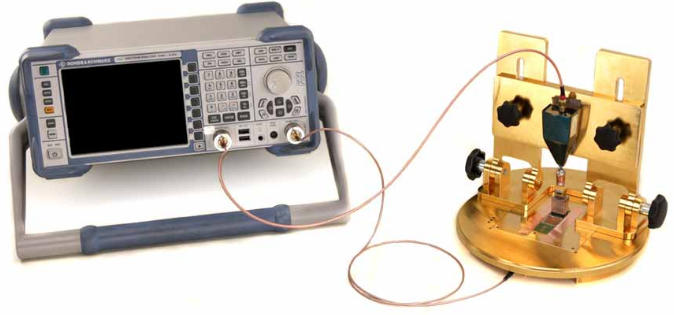

MP CI set耦合电感测量套件用于确定连接器和电缆的EMC特性。耦合感应率定义了外界干扰对屏蔽体或地面的耦合电感。如果在结构设置、连接器、电缆的引脚和布线中考虑耦合感应系数，则连接器或电缆将具有更强的抗干扰能力。MP CI set可用于以下连接器或电缆的测量： 1，测量单个信号（共模）；2，对称信号的测量（共模）；3，对称信号的测量（差模）。
MP CI set 包含以下附件：
- P550, 功率注入探头
- GND 25, 接地板
- GNDA 03, 接地适配器
- KT 102, 安装夹具
- CS-CI, 测试软件
- Dongle, 加密狗
- 测试电缆
-
应用
-
1. P550 功率注入探头
频率范围
0～3 GHz
内阻
50 Ω
最大正向功率
1 W
最大射频输入电流
142 mA
尺寸 (L x W x H)
(70 x 35 x 30) mm
2. GND 25 接地板
高
24 mm
装夹深度
1.7 mm
直径
218 mm
装夹空槽
(103 x 103) mm
重量
2 kg
3. GNDA 03 接地适配器
装夹空槽
(22.9 x 68.3) mm
重量
170 g
尺寸 (L x W x H)
(103 x 103 x 3) mm
