P331 L-ESD set ESD脉冲注入探头组
品牌:
LANGER

- 产品描述
- 主要特点
- 技术参数
-
- 商品名称: P331 L-ESD set ESD脉冲注入探头组
- 商品编号: 1064798381693095936
- 品牌: LANGER
- 描述: P331 L-ESD探头组用于将ESD脉冲(200ps上升时间)传导耦合到集成电路中,BPS 203脉冲电源站控制探头。
- 品牌: LANGER
P331 L-ESD探头组用于将ESD脉冲(200ps上升时间)传导耦合到集成电路中,BPS 203脉冲电源站控制探头。
P331 L-ESD set 包含以下附件:
- P331 L-ESD, Langer ESD 发生器
- BPS 203, 猝发电站
- BPS 203-Client, 控制软件
- SM 02-01, 分流器
- SMA-SMB 1 m, SMA-SMB 测量电缆
- HV FI-FI 1 m, 高压电缆
推荐选件
- ICE1 set, 集成电路测试环境
- SM 02-1, 分流器 SMA
-

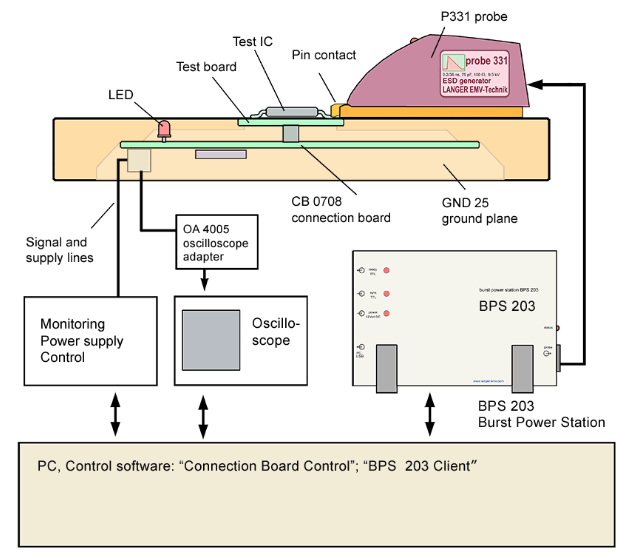

测试布置图
-
内阻
100 Ω
波形
0.2 / 5 ns
频率
0.1 Hz~10 Hz
电压
± (0.1~6) kV
重量
250 g
尺寸 (L x W x H)
(79 x 41 x 40) mm
