VLL-5000 传导敏感度测试功放
品牌:
FRANKONIA

- 产品描述
- 主要特点
- 技术参数
-
- 商品名称: VLL-5000 传导敏感度测试功放
- 商品编号: 1064501054881288192
- 品牌: FRANKONIA
- 描述: Frankonia提供射频功率放大器,其频率范围和输出功率特别适合于敏感度测试系统的应用,如:辐射抗扰度IEC/EN 61000-4-3、ISO 11452-2、 MIL-STD 461-RS103,射频传导抗扰度IEC/EN 61000-4-6,ISO 11452-4,MIL-STD 461-CS 114 BCI 标准测试。
- 品牌: FRANKONIA
Frankonia提供射频功率放大器,其频率范围和输出功率特别适合于敏感度测试系统的应用,如:辐射抗扰度IEC/EN 61000-4-3、ISO 11452-2、 MIL-STD 461-RS103,射频传导抗扰度IEC/EN 61000-4-6,ISO 11452-4,MIL-STD 461-CS 114 BCI 标准测试。
-
-
具体指标:

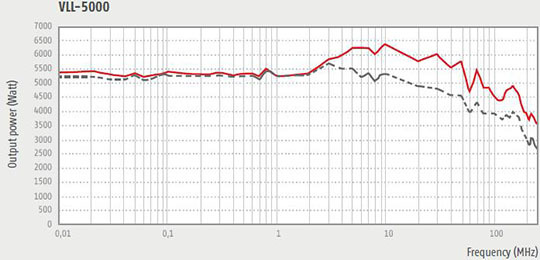

技术参数 VLL-5000 频率范围 10kHz-250MHz 输出功率 5000W 输出功率@1dB压缩点 见下图 输入最大电平 +10dBm 增益 +67dB 平坦度 ±4dB 输入最大驻波比 2:1 谐波@1dB H2,H3<-20dBc 功放类型 A 输入/输出阻抗 50Ω/ 50Ω 输入/输出接口 N(f)7/16(f) 尺寸(WxHxD)mm 800(19”)x840(42HU)x2120 重量 590kg 额定电流 21kVA 供电(Vac) 47-63Hz 供电相数 3相 环境工作温度 -20-+70℃ 冷却方式 内部风扇冷却960L/s VLL-5000----- 1dB/—— 3dB压缩点输出功率
