高压人工电源网络NNHV 8123
品牌：
SCHWARZBECK
- 产品描述
- 主要特点
- 技术参数
-
- 商品名称: 高压人工电源网络NNHV 8123
- 商品编号: 1064820955802128384
- 品牌: SCHWARZBECK
- 描述: NNHV 8123系列非对称单路人工电源网络（AMN），主要用于依据CISPR 25 ed4或BMW GS 95025-1，测量屏蔽电缆的电磁干扰，频率范围0.1 – 150 MHz 。
- 品牌: SCHWARZBECK
NNHV 8123系列非对称单路人工电源网络(AMN)，主要用于依据CISPR 25 ed4或BMW GS 95025-1，测量屏蔽电缆的电磁干扰，频率范围0.1 – 150 MHz 。NNHV 8123也可以用于大电流注入(BCI)测试，此时需要端接50欧姆负载，其阻抗特性为5μH || 50Ω 。
高压LISN设计时可以放置在高压屏蔽罩HVSE8600里面，两个NNHV 8123分别用于测量HV+和HV-。被测物需要连接到前面板，供电电源连接到后面板，屏蔽层直接连接到HVSE8600外壳。
NNHV8123能够允许被测物在连续70A的电流下持续工作，短时电流可达100A。
-
频率范围
0.1 – 150 MHz
最大持续电流
70A
最大短时电流
100A
最大电压（DC）
1000V
最大电压（AC 50/60Hz）
700 Vrms
最大电压(AC 400Hz)
300 Vrms
阻抗
(5 μH) || 50 Ω(+/- 10%)
直流电阻 电源－EUT
<5mΩ
阻抗（AC 50/60Hz）
4.2mΩ
阻抗(AC 400Hz)
13mΩ
EUT接口
翼状端子
测量输出接口
N型（母）
尺寸
160 x 165 x 210 mm
重量
1.9kg
NNHV 8123的简化电路图：
干扰电压测试，依据CISPR 25
电源连接到后面板，后面的0.1uF电容接地。被测物连接到前面板，被测物产生的干扰电压，通过N型连接器输出到EMI测试接收机进行测量。
每根线必须独立使用一个LISN(放在屏蔽盒HVSE 8600内)，供电电源线连接到其中一个LISN的红色端子，供电电源的回线连接到另外一个LISN的红色端子。没有使用的测量端口必须使用50 Ω负载进行端接。
所有LISN的射频地必须和接地端子进行连接，黄铜的接地端子和屏蔽罩HVSE8600的壳体是相通的，，当连接EUT的供电电源线时，必须首先剥开电缆的绝缘层，确保屏蔽层能够和HVSE8600的屏蔽壳体能够良好接触，NNHV8123系列标准交付包括锁紧螺丝及射频输出电缆。
抗扰度测试，大电流注入法(BCI测试)：
NNHV 8123可以和合适的电流注入钳一起用于大电流注入测试。
必须保证充分的空气流通避免LISN过热。
不能覆盖LISN! 有孔的上盖板和下盖板不能覆盖以利于空气流通。50欧姆外部端接电阻必须放在HVSE 8600外部。
在刚工作的几个小时可能出现轻微的涂层和绝缘物质的气味。当心不要吸入散发的气体。在高温下工作几个小时后气味就会消失。
在大电流注入测试期间由于高场强和升温(火险)可能出现危险，所以这类测试仅由有资质的工程师来做!必须考虑相应的安全防范措施!
在BCI测试时，从EUT端注入的功率会引起外部50Ω负载发热，必须要根据实际测试需求选择合适的负载功率。
注意：注入的射频功率会从EuT-端子无衰减地输出到N型端口，这时如果连接有接收机，则接收机会被损坏!
注意：
按照CISPR 16的电路有很大的对地漏电流，所以无法在电源线使用漏电流检测功能(它们会因为过多的地电流断开电源)。任一条电源线要么不安装地电流安全开关(请标识必要的警告标志)，要么使用一个1:1电源线隔离变压器。
在任何情况下在连接到电源线之前LISN要接地。必须提供准确的安全提示给LISN的使用者。
EUT端阻抗(N型端口端接50欧姆，电源线短路)

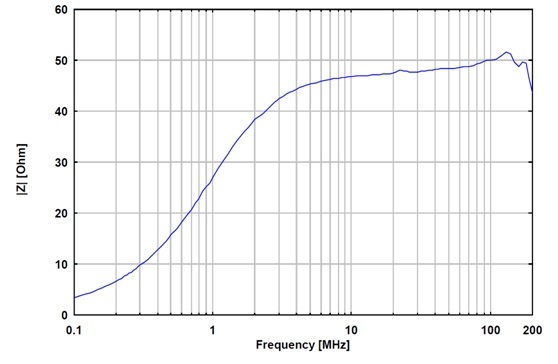

阻抗特性曲线

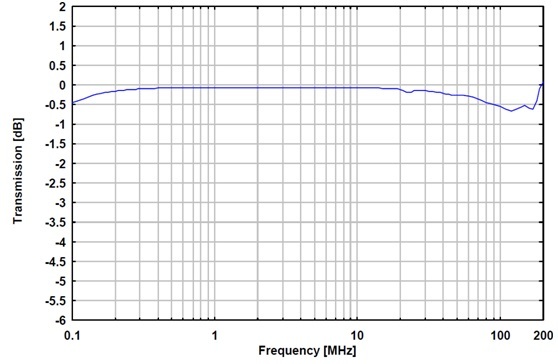

分压系数比，EuT端子到N连接器(需要适配器)

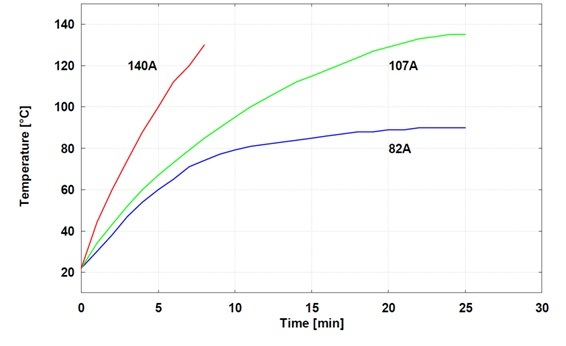

连续电流下的温升特性
