宽带人工网络BAN 8530
品牌：
SCHWARZBECK
- 产品描述
- 主要特点
- 技术参数
-
- 商品名称: 宽带人工网络BAN 8530
- 商品编号: 1064824110535299072
- 品牌: SCHWARZBECK
- 描述: 宽带人工网络（BAN）在汽车工业中被用来直接向信号或电力线注入射频功率，这种方法被称为“直接功率注入”。
- 品牌: SCHWARZBECK
宽带人工网络(BAN)在汽车工业中被用来直接向信号或电力线注入射频功率，这种方法被称为“直接功率注入”。
BAN在AE端口和EUT端口之间提供了良好的隔离,因此，注入的射频信号主要指向EUT端口，从EUT端口看，BAN提供标准的最小阻抗，来自放大器的射频信号由该阻抗加载。更大电流的BAN要求更大的铁氧体，它们的阻抗较低，去耦性较差。因此，BAN8530只能在8A - 30A的范围内使用，对于电流小于8A的，就不合适使用BAN 8530。
基本电路是一个L/C低通滤波器，在AE端有一个宽频带单片陶瓷电容器, 电感由五个环形线圈串联而成。
BAN的选择取决于最大电流和信号传输速率，BAN8530规定电流在8A - 30A之间。
试验布置和测量方法见标准ISO 11452-7或戴姆勒克莱斯勒DC-10614(2005-03)等制造商标准。
BAN必须与被测设备(DUT)串联，所以用4mm插座，对于更高电流，使用挂钩型电缆接线头，因为其接触电阻较低，散热量较小。ISO 11452-7中的红色AE连接器称为“端子2”，与我们辅助设备的电源相连。
AE侧的黑色接线柱与参考接地相连，它可用于测量BAN的电气特性或作为附加接地连接，BAN的接地连接已经由BAN8530底座的金属板提供。
BNC连接器可用于将射频信号从发生器/放大器注入DUT，在上述标准中，BNC连接器也称为“端子3”。
根据标准，必须使用隔直流电容器，它必须连接到BNC插孔，并在直流车载电压和射频注入设备之间提供隔离，这样就避免了通过车载电压的直流电损坏连接的测量设备的可能性，可选择合适的隔直流电容器，它就是“DC Block 500”。
对于小于8A的，建议使用BAN8508，其他电流或传输速率的BAN可根据要求提供。
EUT电源线的焊点被定义为测量BAN8530阻抗的基准面。
安全建议：
BAN 8530有一个开放式框架设计，因此它没有防止意外接触的保护，根据工作电压，可能会出现危险电压，因此，不得将导电物品放置在禁令上或禁令附近。任何用户都必须了解可能存在的危险。必须在封闭环境中设置设备，以防止意外接触电线。
如果BAN在高电流下运行较长时间，线圈就会发热，只有技术人员才能使用BAN，另外必须遵守使用BAN国家的安全标准。
-
型号
BAN 8530
频率范围
250 kHz – 500 MHz
标称额定范围
8 A – 30 A
线型
单线
DUT/AE接口
6mm接线柱，4mm香蕉头插孔
最大线性电压
100 V DC
最大线性电流
30 A DC
端口
50 Ω BNC
RF最大输出功率
5 W
去耦（EuT / BNC 到 AE端）
250 kHz – 500 MHz ，>20 dB
阻抗
250 kHz – 1 MHz，>200 Ω
1 MHz – 150 MHz，>400 Ω
150 MHz – 250 MHz，>200 Ω
250 MHz – 500 MHz，>100 Ω
尺寸W x H x D
160 mm x 68 mm x 50 mm
重量
约385 g
-
型号
BAN 8508
频率范围
250KHz~500MHz
标称额定范围
2A~8A
DUT/AE接口
6mm接线柱，4mm香蕉头插孔
最大线性电压
100V DC
最大线性电流
8A DC
端口
BNC
RF最大输出功率
5W
去耦（EuT / BNC 到 AE端）
0.25 MHz to 1 MHz，>20 dB
1 MHz to 500 MHz，>35 dB
阻抗
0.25 MHz to 0.5 MHz，>200 Ω
0.50 MHz to 250 MHz，>500 Ω
250 MHz to 500 MHz，>200 Ω
尺寸W x H x D
128 mm x 54 mm x 41 mm
重量
约160 g
标准
DIN ISO 11452-7: 2002-07
DC-10614：2005-03

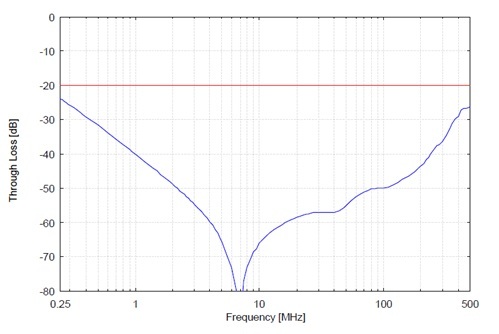

BNC (Eut) 到 AE的衰减：

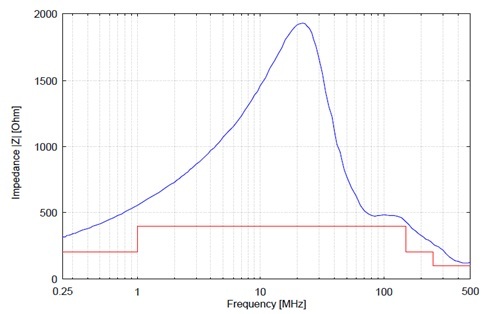

阻抗：
